Как было сказано ранее — роутер раздает по умолчанию 88 подсеть. Чтобы задать/изменить IP адрес локальной сети на MikroTik необходимо выполнить ряд действий: далее в первый порт роутера вставляем кабель интернет провайдера, в любой другой кабель от компьютера и запускаем winbox, в списке выбираем обнаруженный роутер и нажимаем connect. Поскольку на данном этапе в разделе IP-Addresses уже находится элемент, который был внесен маршрутизатором в автоматическом режиме на основании характеристик сети провайдера, то необходимо добавить дополнительный элемент.

Микротик как точка доступа

Итак, дано: имеется рабочий Микротик1, он давно в эксплуатации, но не имеет WIFi. Задача: подключить к сети Микротик2 в режиме моста. На Микротике1 подсеть 192.168.77.0/24, его IP адрес 192.168.77.1.

1. Создаем бридж и объединяем ВСЕ интерфейсы в него.

2. Назначаем бриджу IP адрес из подсети Микротика1.
Надеюсь понятно, что IP адрес должен быть свободным и не попадать в пул адресов DCHP сервера Микротика1?

На рисунке IP адрес из моей действующей сети. Вы должны ставить свои параметры.

Обратите внимание на параметр Mode. Он должен быть ap bridge. Не путайте термины. «ap bridge» так называется не потому, что мы настраиваем Микротик2 в режиме моста. Это разные вещи и «ap bridge» относится к режиму работы WiFi.

Микротик сам нам подсказывает, что такой маршрут для него не известен. Собственно говоря, интернет на Микротике2 и не особо нужен. Хотя его наличие может быть полезно, например, для автоматического обновления ROS.

Пинг по IP адресу уже работает. Чтобы работало по URL нужно еще настроить DNS.

Перейдем к более сложному варианту.
Для клиентов WiFi организуем новую подсеть. На Микротике1 уже есть несколько сетей. Организуем сеть 192.168.2.0/24.

1. Сделаем так, чтобы Микротик2 получил IP адрес автоматически от DHCP сервера Микротка1. Провод от Микротика1 воткнут в Микротик2 в интерфейс ether1. Он будет у на WAN интерфейсом.

Обратите внимание на картинке Микротик2 уже получил IP адрес.

А также Микротик2 уже получил от Микротика1 адреса DNS сервера и маршрут по умолчанию. Более того, на Микротике2 уже есть интернет.

Обратите внимание, нужно не просто «тупо» нажимать на кнопку Next, нужно делать так как на картинках.

На последней картинке строка про сформированный DHCP сервер красная. Попробуем это поправить. Назначим интерфейсу WLAN1 IP адрес. Вы помните, что в качестве Default Gateway при настройке DHPС мы указали IP 192.168.2.1. Вот его и нужно настроить.

Как думаете, почему все строки выделены красным цветом.

Если вы удаляли конфиг Микротика2 перед настройкой, то должны знать, что при очистке конфига интерфейс WLAN1 по-умолчанию отключен. Теперь его нужно включить и настроить. Помните про параметр ap bridge.

4. А давайте попробуем подключиться по WiFi и проверить интернет.

Ну что. Почти получилось. Имя сайте не резольвится. Проверим настройка DNS на Микротике2. Как видно на картинке нету галочки Allow Remote Request. Она по-умолчанию не стоит. Поставим ее и проверим интернет еще раз.

Осталось проверить доступность узлов из подсети 192.168.77.0/24

Однако, узлы из сети 192.168.77.0/24 ничего не знают про сеть 192.168.2.0/24.

Попробуем с Микротика1 выполнить пинг компьютера, который подключен к Микротику2 по WiFi и имеет IP адрес 192.168.2.254 (смотри рисунок выше).

И ничего не вышло… Микротик1 ничего не знает про сеть 192.168.2.0/24.

Самое интересное — это шлюз. По отношению к Микротику1 шлюзом для сети 192.168.2.0/24 является Микротик2 с IP адресом из подстести Микротика1 — 192.168.77.116. Это очень важный момент. Заострите на нем свое внимание.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Для обеспечения комфортного температурного режима на корпусе предусмотрено несколько относительно небольших решеток вентиляции. Если вам нужна бесплатная консультация, пишите мне!

Настройка роутера MikroTik — часть 2.

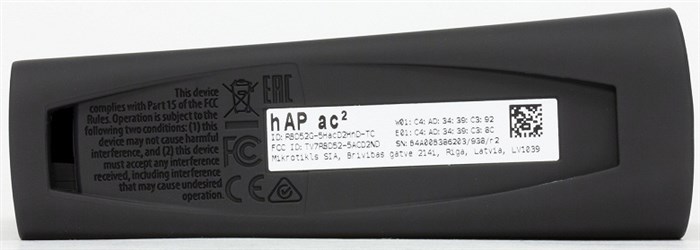

Напротив находится площадка для установки подставки и информационная наклейка с MAC-адресами и серийным номером. Здесь можно узнать, какой клиент и чем забивает канал, просканировать IP-адреса, проверить скорость сети и даже отправить email или SMS конечно, при наличии поддерживаемого модема. Поскольку на данном этапе в разделе IP-Addresses уже находится элемент, который был внесен маршрутизатором в автоматическом режиме на основании характеристик сети провайдера, то необходимо добавить дополнительный элемент.

Сетевые интерфейсы MikroTik

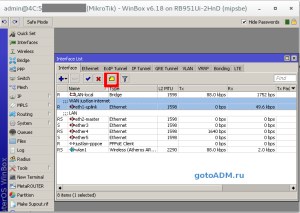

Для удобства последующей настройки и администрирования оборудования MikroTik рекомендуется четко обозначить используемые сетевые интерфейсы. Для этого заходим в пункт меню «Interfaces»:

Записываем для первого порта ether1 комментарий «WAN»:

1. Открываем меню Interfaces;
2. Выбираем первый интерфейс ether1;
3. Нажимаем желтую кнопку Comment;
4. В появившемся окне вводим комментарий «WAN«;
5. Нажимаем кнопку OK

Затем выполняем для второго порта ether2 комментарий «LAN»:

1. Выбираем первый интерфейс ether2;
2. Нажимаем желтую кнопку Comment;
3. В появившемся окне вводим комментарий «LAN«;
4. Нажимаем кнопку OK

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Латвийские маршрутизаторы дают возможность создавать точки доступа, которые используются внутри домов, больших офисов и снаружи. Если вам нужна бесплатная консультация, пишите мне!

Mikrotik 4G: технические характеристики и подключение мобильных роутеров

1. Открываем меню IP;
2. Выбираем Addresses;
3. Нажимаем кнопку Add (красный крестик);
4. В поле Address вводим адрес и маску локальной сети, например 192.168.10.1/24;
5. В списке Interface выбираем bridge-local (eсли вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL, RB450G), то в списке Interface выбираем главный интерфейс свитча ether2);
6. Нажимаем кнопку OK.

Настройка PPPoE MikroTik

В моем случае используется PPPoE соединение, поэтому сейчас остановимся только на данной технологии. Позже на страницах проекта gotoADM.ru появится информация по настройке Dynamik IP и Static IP — следите за обновлениями.

PPPoE соединение на роутере MikroTik настраивается так:

После этого проверим статус нашего соединения, буква «R» означает, что соединение установлено:

Чтобы убедиться в работоспособности созданного PPPoE соединения выполним пинг какого-либо узла в сети Интернет. Для этого открываем терминал — пункт меню «New Terminal», пишем копанду

Стоит отметить, что «интернет» не будет работать без настройки локальной сети, NAT и Firewall. Поэтому перейдем к следующему шагу — настройке локальной сети.
