Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще). Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Один его конец обжимается по схеме EIA TIA-568В, а другой имеет следующую последовательность Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий.

Типы сетевых кабелей схема

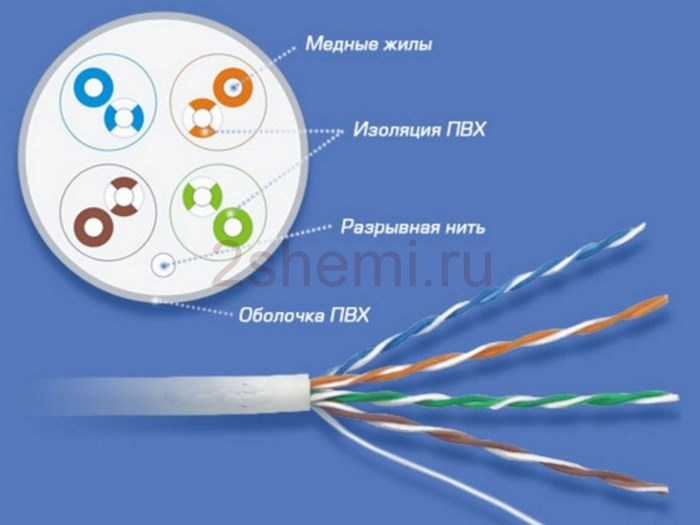

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Наиболее чувствительным соединением является POE, когда с пакетами данных адресату передаётся и питающая электрическая энергия. Если вам нужна бесплатная консультация, пишите мне!

Обжим витой пары своими руками: схема распиновки и инструменты

Видео — как правильно обжимать без инструмента

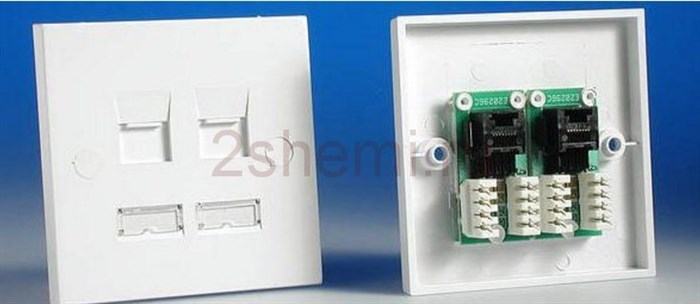

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура если делается он располагаются одинаково. Сегодня мы рассмотрим различные схемы обжатия патч-корда RG 45 по цветам на 4-х или 8-ми жильный сетевой кабель, расскажем какие бывают коннекторы.

Какие бывают виды коннекторов для витой пары

В настоящее время больше всего применяются такие стандартизированные типы коннекторов (в начале стандарт, в скобках тип):

Коннекторы RJ-11 и RJ-12 широко задействуются в телефонии. Они обладают немного меньшими размерами и подходят к гнездам для RJ-45, однако, полной совместимости с ними нет – происходит сдавливание крайних контактов в гнезде 8P8C, что далее может привести к неполадкам с разъёмом. Поэтому каждый из коннекторов предпочтительно использовать именно с предназначенным для него гнездом.

Разъём 6P4C имеет 4-ре контакта и соответствует стандарту RJ-14, также он стал нередко применяться вместо интерфейса 6P2C по стандарту RJ-11. Интерфейс 6P6C обладает 6-ю контактами, ему отвечает стандарт RJ-25.

Чем отличаются сетевые коннекторы

В числе других отличий между коннекторами – соответствующая категория кабеля и наличие экранирования.

FTP – защита от воздействия электромагнитного излучения.

Востребованы такие категории кабелей с соответствующими разъемами:

3 – такой кабель имеет 4-ре пары, предназначен для телефонных и локальных сетей. Способен передавать сигнал со скоростью до 10 Мбит/c или 100 Мбит/c (во втором случае действует ограничение 100 метров). Основное современное предназначение – телефонные линии;

5e – улучшенная версия категории 5, самый распространённый вариант. Обладает 4-мя парами, поддерживает сети со скоростью до 1 Гбит/с;

6 – также содержит 4-ре витых пары, может передавать информацию на скорости, достигающей 10 Гбит/с (ограничение 55 м);

Заметим, что при подборе кабелей и коннекторов к ним, должны между собой обязательно соответствовать, как категория, так и вариант экранирования.

Приобрести коннекторы для витой пары и колпачки к ним можно через каталог фирмы EServer. В нём вы найдёте качественные и недорогие изделия, доступные к отправке после заказа в любой город России или самовывозу со складов в Санкт-Петербурге или Краснодаре.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

В зависимости от наличия защиты электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары. Если вам нужна бесплатная консультация, пишите мне!

Обжим витой пары: схема обжима, инструменты, правила и порядок

На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Выбор схемы распиновки проводов

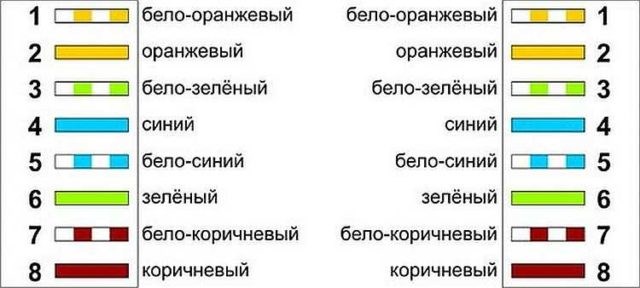

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Для разъёмов выпускаются также специальные резиновые наконечники колпачки , обеспечивающие дополнительную защиту, как самого коннектора, так и подключенного к нему кабеля. Если вам нужна бесплатная консультация, пишите мне!

Как обжать интернет кабель в домашних условиях

Порядок обжима витой пары

С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

«До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

Обжим витой пары, последний этап — прижимаем клещами
