Исходя из названия, возникает резонный вопрос: зачем нужно подключать роутер через роутер, в чем смысл этих действий. Дело в том, что пользователи часто сталкиваются с ситуацией. Настройка локальной сети на операционных системах Windows 7 не должна представлять проблему даже для начинающих пользователей. Данная функция на маршрутизаторе соединяется с адресом сервиса-провайдера и позволяет перевести доменные имена в соответствующие адреса.

Как Подключить Свитч к Роутеру

Всем привет сегодня хочу рассказать вам, как настроить маршрутизатор ciscoили организовать сеть для небольшого офиса. Поговорим об отличиях коммутатора 3 уровня и маршрутизатора, и разберем схему организации малого офиса и среднего, с использованием роутера Cisco. Думаю это интересная тема и весьма часто встречающаяся.

Напомню в предыдущей статье мы настроили коммутатор cisco в качестве ядра, работающего на 3 уровне модели OSI, и разобрали, что он производительнее и дешевле, чем router cisco. Так, что же тогда заставляет покупать маршрутизаторы Cisco, все дело в мозгах, которые дают функционал, такой как:

Без которого сложно представить как связывать удаленные офисы с центральным. Такая вот хитрая политика партии у Cisco.

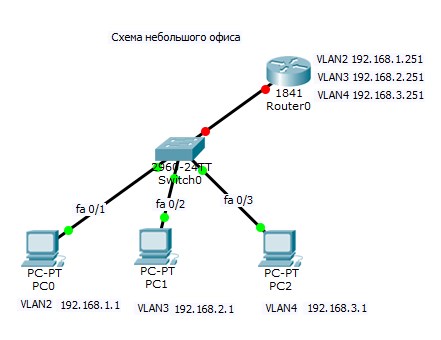

Схема для малого офиса

Схема филиала такая: 1 роутер Router0 модели Cisco 1841 для примера, один коммутатор Cisco 2960 и три компьютера. Как видите у нас есть 3 сегмента, для которых мы настроим vlan. Предполагается, что у вас уже произведена базовая настройка коммутатора Cisco.

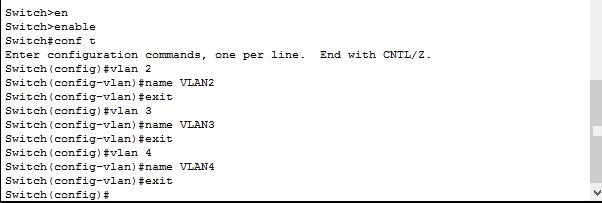

Создаем VLAN2, VLAN3, VLAN4. Логинимся на ваш cisco 2960 и переходим в режим конфигурирования/

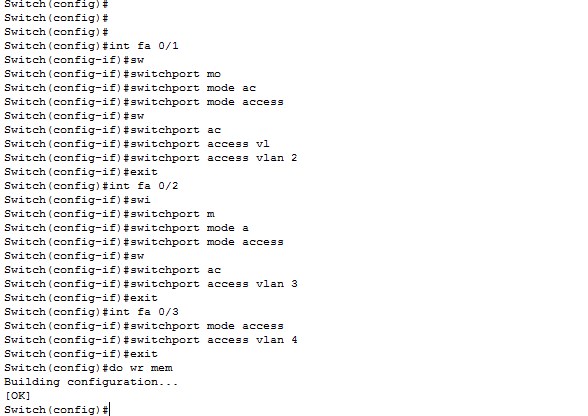

теперь определим каждый компьютер в нужный vlan. PC0 в vlan 2, PC1 в vlan 3, PC2 в vlan 4. У меня это порты fa0/1, fa0/2 и fa0/3.

int fa 0/1
switchport mode access
switchport access vlan 2
exit
int fa 0/2
switchport mode access
switchport access vlan 3
exit
int fa 0/3
switchport mode access
switchport access vlan 4
exit
do wr mem

Следующим шагом будет настроить trunk порт до нашего роутера Cisco 1841. Вводим следующие команды

Все работы на коммутаторе Cisco 2960 закончены, переходим к нашему роутеру.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Крупные компании нередко выбирают роутер, чтобы снизить нагрузку локальной сети, разделив её на широковещательные домены или домены коллизий. Если вам нужна бесплатная консультация, пишите мне!

Подключение 2 роутеров в одной сети: усиление Wifi, общие ресурсы

Настройка маршрутизатор cisco 1841

Начнем настраивать маршрутизатор cisco 1841, для того чтобы он маршрутизировал трафик между vlan и был в качестве интернет шлюза. По умолчанию все порты на маршрутизаторе находятся в выключенном состоянии, включим порт куда воткнут патчкорд от коммутатора cisco 2960, у меня это fa 0/0.

У вас появится нечто подобное, сообщая вам что порт стал быть активным.

Следующим шагом нужно создать сабъинтерфейсы по количеству vlan. У роутеров просто нет vlan и их роль выполняют сабъинтерфейсы, где определенному vlan соответствует subinerface.

указываем что он относится и случает пакеты vlan 2

Настроим подобный образом subinterface для vlan 3,4

int fa 0/0.3
encapsulation dot1Q 3
ip address 192.168.2.251 255.255.255.0
no shutdown
exit
int fa 0/0.4
encapsulation dot1Q 4
ip address 192.168.3.251 255.255.255.0
no shutdown
exit

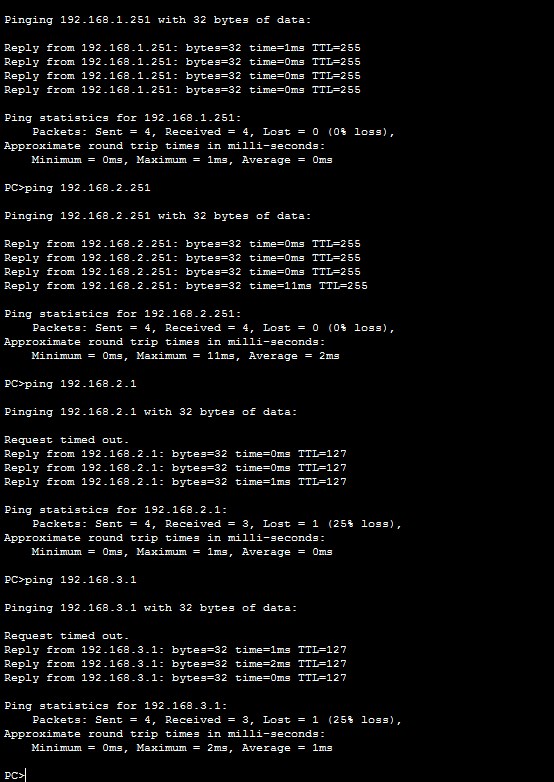

Пробуем пропинговать с компьютера PC0 компьютер PC3 и PC2. Как видим на скриншоте все ок.

Вот так вот просто организовать локальную сеть в очень небольшом филиале и где быстро производится настройка маршрутизатора cisco. настройку NAT мы произведем в другой статье.

После этого адрес настроек изменится. Ввести новый назначенный адрес (если перенаправление не произошло автоматически) и заново пройти авторизацию. В зависимости от используемой модели, подключение осуществляется через WAN порт оптоволоконное соединение или через ADSL телефонная линия. Более подробные пошаговые инструкции о том, как именно преобразовать и использовать ваш беспроводной маршрутизатор в качестве точки доступа, приведены ниже.

Сетевой концентратор или хаб

Сетевой концентратор или хаб (от английского hub) — устройство для объединения компьютеров в сеть Ethernet c применением кабельной инфраструктуры типа витая пара. В настоящее время вытеснены сетевыми коммутаторами (свитчами).

Концентратор довольно примитивное устройство. Поступающий пакет шлёт всем, кто к нему подключен. Таким образом, конечный компьютер сам должен определить, является он законным получателем пакета или нет. Если пакет предназначен не ему, тот уничтожается. Такой подход к передаче данных непрактичен и поэтому в современных сетевых устройствах не используется.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

коммутатор использует только LAN-порты, а в маршрутизаторе присутствует как минимум один WAN-порт, обеспечивающий связь с глобальной сетью. Если вам нужна бесплатная консультация, пишите мне!

Подключение роутера через свитч

• коммутатор осуществляет связь между устройствами только одной сети, в то время как маршрутизатор может связывать несколько сетей;
• для маршрутизатора можно настроить правила передачи данных;
• коммутатор не получится подключить к интернету;
• коммутатор использует только LAN-порты, а в маршрутизаторе присутствует как минимум один WAN-порт, обеспечивающий связь с глобальной сетью.

Маршрутизатор или роутер

Маршрутизатор или роутер (от английского router) — специализированный сетевой компьютер, имеющий минимум один сетевой интерфейс и пересылающий пакеты данных между различными сегментами сети, принимающий решения о пересылке на основании информации о топологии сети и определённых правил, заданных администратором.

Если есть возможность настройки таких сетевых служб как «NAT», «DHCP» или «Firewall» значит это маршрутизатор (роутер). К ним относится большинство ADSL модемов. Устройства настраиваются через web-интерфейс или специальное программное обеспечение.

Все маршрутизаторы имеют порт WAN, который подключается к внешнему источнику для доступа в Интернет. Некоторые устройства более высокого класса также будут иметь встроенный настраиваемый аппаратный межсетевой экран и другие продвинутые сетевые возможности.

Большое количество специализированной техники, практически не отличающейся друг от друга внешне, нередко вызывает путаницу в терминах. Рассмотрим, чем отличается коммутатор от маршрутизатора и как используются эти устройства.
