Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать. Подобрать одножильный или 8-жильный кабель для сети интернет в соответствии с вашими требованиями вы можете, выбрав одну из ссылок справа. T-568A и T-568B это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA EIA-568-A.

Как обжать кабель RJ-45 своими руками с инструментом и без

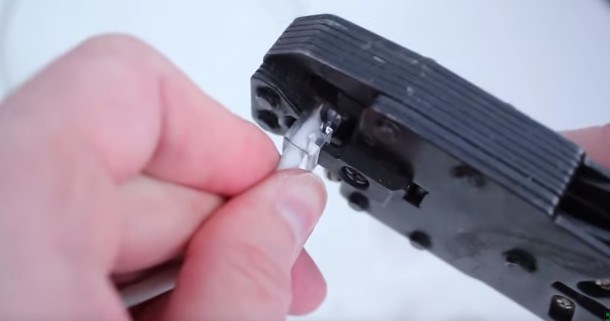

Если вы можете обжать кабель самостоятельно, то подобных проблем у вас не возникнет – вы сначала разводите все как вам нужно, и лишь потом устанавливаете коннекторы. Соответственно вам для этого нужен кабель витая пара и сами коннекторы. Для работы используют специальный инструмент, называемый кримпер или обжимник.

Также вам понадобится стриппер – инструмент для снятия изоляции с проводов. Во многих моделях кримперов предусмотрена такая функция, поэтому покупка отдельного приспособления может не потребоваться.

В этой главе мы с вами рассмотрим все варианты упомянутых выше деталей и приспособлений.

Как выбрать кабель «витая пара»

Если вы снимите с такого кабеля внешнюю изоляцию, то сразу же поймете, откуда происходит название «витая пара». Внутри кабеля проходит 8 медных жестких проводов в изоляции разного цвета, которые скручены попарно. Такая компоновка и маркировка позволяет быстро ориентироваться при создании подключений.

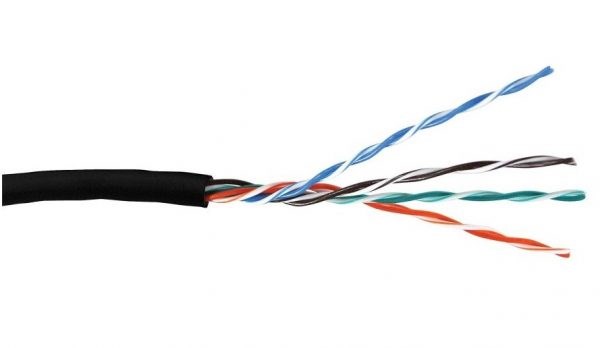

Внутри кабеля проходит 8 одножильных проводов, скрученных винтами в пары

Интересно знать! Обратите внимание на цвета – их всего 4 основных. Один в провод в паре имеет изоляцию сплошного окраса, а второй – только полоску на белом фоне.

Существуют разные типы этого кабеля, отличающиеся степенью защиты и своим устройством. Каждый из них применяется в тех или иных ситуациях.

Важно! При монтаже такого кабеля не допускается его изгибать по радиусу сильнее, чем на 8 его внешних диаметров, так как это приводит к появлению сильных внешних наводок и негативно скажется на оболочке кабеля.

Этот провод не имеет изоляции и по всей своей длине контактирует с фольгированным экраном. Его назначение состоят в дополнительной защите, на случай, если фольга где-то разорвется – такое случается при сильных перегибах и растяжении кабеля, например, он висит в воздухе, и его сильно колышет ветром. Фольга в таком кабеле используется алюминиевая или алюмополимерная.

Все перечисленные виды кабелей могут быть одно- или многожильными. Второй вариант хорош тогда, когда линию приходится сильно изгибать на поворотах, зато одножильные прекрасно передают сигнал и очень прочные.

Совет! Обжимать многожильный кабель намного сложнее.

Строение коннектора

На рисунке ниже цифрами обозначены все части коннектора:

1. Прозрачный пластиковый корпус, позволяющий визуально контролировать процесс соединения его с проводами.
2. Защелка-фиксатор – прижимает внешнюю изоляцию в основании и дает основную механическую прочность соединению.
3. Вход для кабеля.
4. Обжимная крепежная планка, которая также удерживает кабель.
5. Внутренние каналы под жилы.
6. Контакты – исполняются из бронзы или латуни.
7. Ножевые выступы – при обжимании они придавливают жилы и плотно с ними контактируют.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Если существует высокий риск повреждения кабеля и возможны помехи для прохождения сигналов уличное использование , применяют провод FTP. Если вам нужна бесплатная консультация, пишите мне!

Распиновка кабеля витой пары RJ-45: разные сетевые провода, разные схемы распиновки, технология распиновки

1. Если у вас есть заведомо рабочий кабель, то замените им только что сделанный и проверьте, не появится ли сигнал. Если такого кабеля нет, то попробуйте подключить другое устройство – так вы сможете узнать, есть ли причина неисправности в компьютере.
2. Перепроверьте последовательность проводов в коннекторах, возможно что-то вы не заметили или просто перепутали.
3. Если таковая оплошность обнаружилась, исправить ситуацию можно только откусыванием конца провода и установкой нового коннектора.
4. Попробуйте дожать контакты – возможно, они плохо вошли в жилу.
5. Проверьте также настройки маршрутизатора и сети на компьютере – это тоже весьма распространенная проблема.

Схема обжима кабеля

Чтобы кабель заработал как надо, при обжиме жилы нужно расположить в определенной последовательности. Существует две схемы – под восьми и четырехжильный кабель. Последним вариантом уже давно никто не пользуется, но знать про него все же стоит.

Если схема прямая, то провода на двух коннекторах нужно расположить точно друг напротив друга, как будто они смотрятся в зеркало. Внимательно посмотрите на порядок и расположение жил по цветовой маркировке. Менять цветами провода нельзя, кроме одного исключения. Провода оранжевого и зеленого цвета являются заменяемыми – их ратировать местами можно.

Схема перекрестного соединения куда сложнее. Ее нужно внимательно запомнить или постоянно иметь перед глазами подсказку. Тут провода соединяются не в обратном порядке, как может показаться на первый взгляд – отдельные жилы остаются в прямом положении, а именно, красный и синий, а зеленые и оранжевые, фактически, переплетаются.

4-жильная схема может пригодиться при подключении периферийных устройств. Тут схема отличается совершенно. 4 контакта из схемы убираются совсем. Остаются занятыми только дорожки 1,2,3 и 6. Установить в них нужно проводники оранжевого и зеленого цветов.

Совет! На самом коннекторе выдавлены номера контактов. Это поможет вам лучше ориентироваться во время работы.

ФОТО: sovet-ingenera.com Сетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки Когда мы говорим о сетевых кабелях, мы можем оказаться в нескольких ситуациях, прежде чем начинать с возможных проблем и решений, мы должны исключить программные проблемы нашего оборудования, а также проблемы с оборудованием. Теперь мы собираемся привести пару практических примеров, чтобы вы могли увидеть, можете ли вы различить категорию сетевого кабеля и многое другое.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Мнение эксперта

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета

Все сложные вопросы мы с вами решим вместе.

Задать вопрос эксперту

Экранированная витая пара STP или кабель с одинарной экранированной витой парой содержит каждую витую пару кабеля, покрытую алюминиевой защитной оболочкой. Если вам нужна бесплатная консультация, пишите мне!

Какой патч-корд выбрать для соединения компьютера с роутером — Как называется кабель или шнур для интернета

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт — у нас еще большой запас полезной и интересной информации для вас.
