В появившемся окне вводим имя пользователя ubnt , вводим пароль ubnt и входим в Web-интерфейс. Точка доступа работает в широком температурном диапазоне, благодаря чему не требует дополнительного обслуживания даже в достаточно экстремальных условиях. Если компьютер подключен к роутеру по Wi-Fi, то Ubiquiti NanoStation необходимо подключить к компьютеру с помощью кабеля и выполнить настройку.

Описание и настройка точки доступа Ubiquiti NanoStation Loco M5. Купить, Ubiquiti NanoStation Loco M5 уличная, всепогодная точка доступа и абонентская станция WiFi и AirMax с доставкой, почтой.

Все устройства линейки AirMax работают под управлением airOS® — гибкой интуитивно понятной операционной системы требующей минимального обучения для использования. Таким образом, настройка любого устройства данной линейки полностью аналогична. В данной инструкции будет рассмотрена настройка беспроводных устройств Ubiquiti на примере Nanobeam M5-19 .

Для выполнения начальной настройки устройства требуется подключить его к компьютеру (ноутбуку) проводом Ethernet. Сетевому интерфейсу компьютера необходимо присвоить адрес из подсети 192.168.1.x. По умолчанию, IP адрес устройства 192.168.1.20, имя пользователя и пароль одинаковы (ubnt). Доступ к настройкам осуществляется через WEB интерфейс.

При первом открытии интерфейса система предложит указать страну использования и подтвердить согласие с условиями лицензионного соглашения.

Важно! Указание страны использования означает, что мощность устройства и доступный частотный диапазон будут ограничены в соответствии с законодательством. В прошивках версий до 5.5.6 был доступен отладочный режим «Compliance test», в котором мощность и частотный диапазон не ограничивались, однако, в более новых версиях прошивок данный режим был убран по требованию регулирующих органов многих государств.

Операционная система airOS постоянно развивается, добавляются новые функции, исправляются найденные недостатки. Поэтому, желательно использовать последние актуальные версии прошивок. Особенно это важно для новых моделей устройств (например, серии Nanobeam), поскольку «заводская» прошивка может быть не полностью адаптирована к новым аппаратным возможностям.

Для обновления прошивки необходимо скачать на компьютер с сайта производителя (http://www.ubnt.com/download/) файл, соответствующий нужному устройству. После этого на закладке «System» в пункте «Upload Firmware» указать путь к скачанному файлу. После загрузки файла на устройство и перезагрузки прошивка будет обновлена.

Перед началом дальнейшей настройки также крайне желательно сменить имя и пароль администратора. Многие администраторы также рекомендуют сменить сетевые порты «по умолчанию» Сделать это можно в закладке «Services».

Nanostation m5 Сброс на Заводские Настройки • Как сбросить настройки

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета
Мнение эксперта
Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета
Все сложные вопросы мы с вами решим вместе.
Задать вопрос эксперту
Программный сброс сброс пароля базовой станции и отключение защиты настройки контроля доступа и RADIUS на 5 минут, что позволяет подключиться к сети для внесения изменений. Если вам нужна бесплатная консультация, пишите мне!

Обзор всепогодной точки доступа Ubiquiti NanoStation M5

Сценарий 1. Настройка «прозрачного» сетевого моста.

Одной из часто встречающихся задач в построении сетевой инфраструктуры является необходимость провести сеть на отдаленный участок территории или в отдельное здание. При этом провести провод либо излишне дорого или невозможно из за расстояния или условий местности. Проблема легко решается с помощью пары устройств AirMax настроенный в режиме прозрачного беспроводного моста.

Nanostation m5 Сброс на Заводские Настройки • Как сбросить настройки

Рисунок 5. Сетевые настройки для точки доступа в режиме «прозрачного» моста.

Мощность радиомодуля также можно изменять в настройках беспроводной сети. На сравнительно небольших расстояниях желательно снизить мощность излучателя, что позволит избежать лишних помех.

Рисунок 6. Настройки беспроводной сети для точки доступа в режиме «прозрачного» моста.

Рисунок 7. Список частот, доступных при выборе кода страны «Россия».

Включить AirMax можно в первой закладке интерфейса управления точки доступа.

Рисунок 8. Включение режима AirMax для точки доступа.

Рисунок 9. Закладка «Advanced» интерфейса управления точки доступа.

После настройки точки доступа можно перейти к настройке клиентского устройства (станции). Настройки сети полностью аналогичны таковым для точки доступа.

Рисунок 10. Сетевые настройки для клиентского устройства в режиме «прозрачного» моста.

Рисунок 11. Настройки беспроводной сети для клиентского устройства в режиме «прозрачного» моста.

В отличие от точки доступа, для клиентского устройства в настройках AirMax указывается приоритетность устройства – то есть сколько «временных слотов» будет предоставлено данному устройству. Так как в данном случае устройство только одно – приоритет устанавливается на максимальный. Настройка делаются также в первой закладке интерфейса управления.

Рисунок 12. Включение режима AirMax для клиентского устройства.

Параметры дистанции для клиентского устройства устанавливаются так же, как и для точки доступа.

Рисунок 13. Закладка «Advanced» интерфейса управления клиентского устройства.

На этом настройка устройств закончена. Теперь точка доступа и станция работают как прозрачный мост связывающий две отдаленные локальные сети. Мост работает практически как кабель, передавая весь трафик между сетями «как есть». Информация о текущем статусе, качестве и скорости соединения доступна на закладке «Main» интерфейса управления точки доступа и клиентского устройства.

Модель NanoStation M5 может использоваться и в качестве мощного маршрутизатора – сравнительно дорогого, но функционального. Одним из приложений встроенной платформы является программа airController, применяющаяся для централизованного управления сетью. В качестве программного обеспечения для точки доступа используется 5-я версия платформы AirOS, специально предназначенной для использования на таком оборудовании.

Настройка Ubiquiti NanoBeam M5

Первый радио-мост настраивался как станция, к нему по оптоволокну через конвертер на свитч приходил интернет и локальная сеть нашего предприятия. Соответственно второй радио-мост настраивался как точка доступа и подключался напрямую к рабочей станции.

По умолчанию устройства имеют адрес 192.168.1.20, для того чтобы сменить его на адрес находящий в нашей подсети, нужно подключить «мост» напрямую кабелем в сетевую карту вашего компьютера. Затем в настройках сетевой карты поменять ip-адрес на любой в диапазоне 192.168.1.ХХХ , в нашем примере это 192.168.1.88.

И в браузере ввести стандартный адрес нашего моста 192.168.1.20. При первичной настройке, нам предложат указать страну в которой мы находимся, пароль, пользователя и т.д. Страну рекомендую выбирать «Compilance test», так как при ее выборе открываются более гибкий настройки частот моста.

ubiquiti-nbe-m5-300-300×240[1]

Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета
Мнение эксперта
Черноволов Василий Петрович, эксперт по вопросам мобильной связи и интернета
Все сложные вопросы мы с вами решим вместе.
Задать вопрос эксперту
При сбросе этого типа данные, хранящиеся на встроенном жестком диске Time Capsule или любом внешнем жестком диске, подключенном к базовой станции, не удаляются. Если вам нужна бесплатная консультация, пишите мне!

Настройка Ubiquiti NanoBeam M5.

  1. Одним из плюсов является передача питания по технологии Power over Ethernet (PoE), которая позволяет передавать электрический сигнал до 60 метров (а может и больше), то есть нет необходимости организовывать розетку прямо рядом с антенной. Лично было проверено на 12 метрах.
  2. Скорость передачи этого радиомоста по заявленным характеристикам 150+ Mbps, которых должно хватать с головой для организации видеонаблюдения на удаленном объекте.
  3. Прост в настройках. Настраивается за 20 минут.
  4. Достаточно не дорогой.

Настройка станции (тот узел с которого мы передаем интернет на удаленную точку)

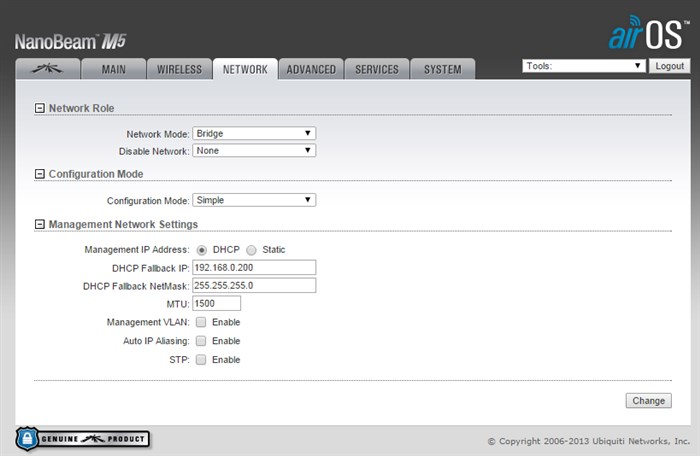

Station Config Network

Во вкладке «Advanced» делаем все как на рисунке 3.

На этом настройка станции закончена, применяем все изменения и перезагружаем наш мост. Меняем настройки сетевой карты на исходные. Теперь наша станция готова к работе, и имеет новый IP-адрес либо статический который вы указали, либо автоматический, который нам выдал наш DHCP-сервер (это можно посмотреть в настройках DHCP-сервера или в статистике вашего роутера).
